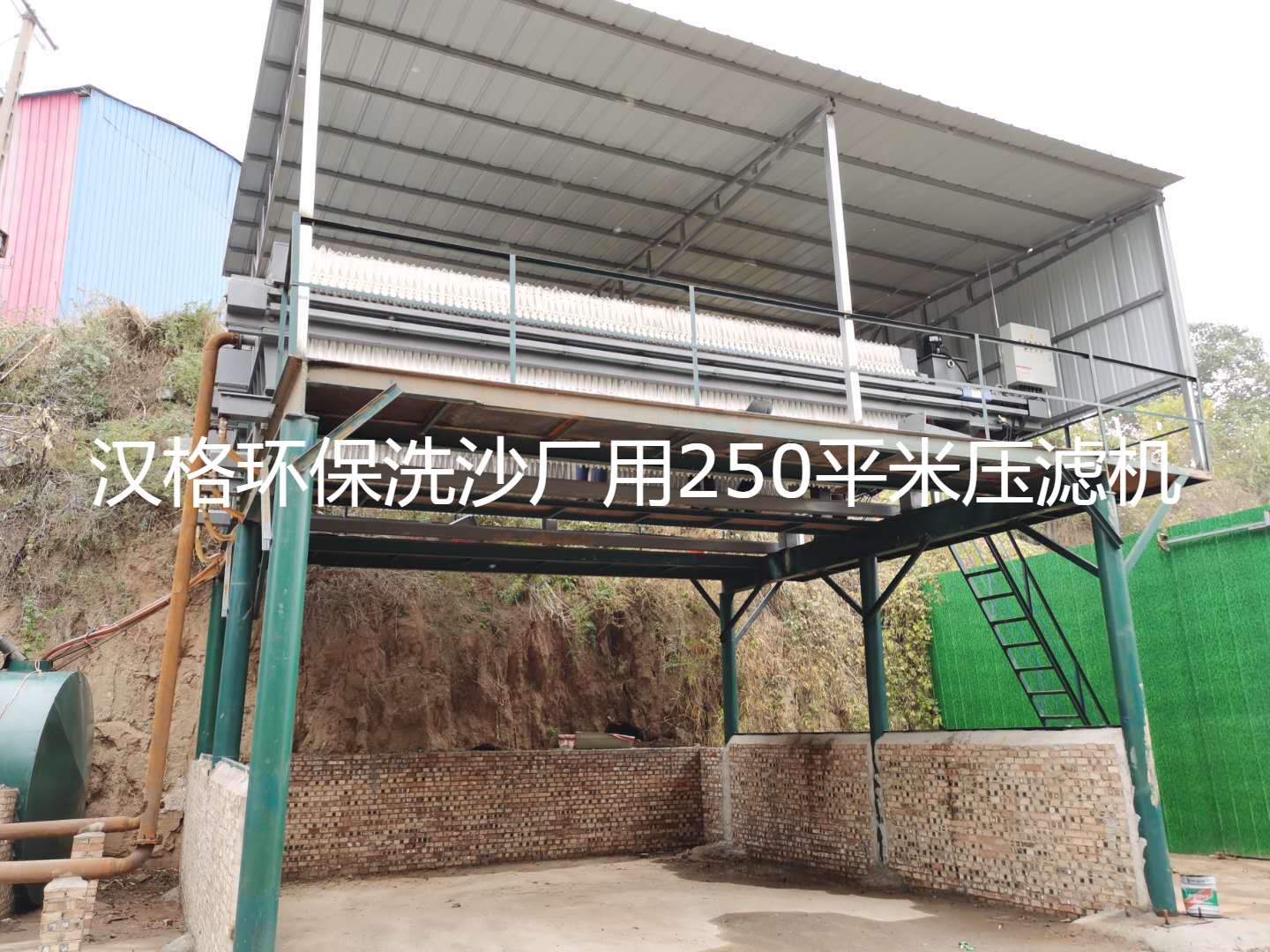

板框壓濾機的選型與安裝.壓濾機安裝時應水平安裝于混凝土基礎結構架上，止推板和油缸座支腳用 M20×300 的地腳螺栓固定，油缸座與油缸座支腳采用滑座連接，以保證主梁在受力情況下有一定的位移。卸料斗在安裝時務必要保證所有濾板在行程范圍內卸料時濾餅都能進入料斗。料斗的上沿可以做的適當高一些，這樣可以避免濾板出現泄漏時濾液濺出料斗影響周?chē)h(huán)境。
板框壓濾機按照是否需要對濾餅進行洗滌，可分為可洗和不可洗兩種形式：可以洗滌的稱可洗式，否則稱為不可洗式。按出液形式可分為明流和暗流兩種形式：濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口；若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或?yàn)V液對人體有害的懸浮液的過濾。按壓緊方式可分為手動壓緊、機械壓緊和液壓壓緊 3 種形式：手動壓緊是螺旋千斤頂推動壓緊板壓緊；機械壓緊是電動機配 H 型減速箱，經機架傳動部件推動壓緊板壓緊；液壓壓緊是由液壓油經機架上的液壓缸部件推動壓緊板壓緊。
可洗、明流、液壓式板框壓濾機，型號 XM1000-UK，濾板外形尺寸為 1 000×1 000mm，濾室容積為 1.125m3；濾板材質為增強聚丙烯。
