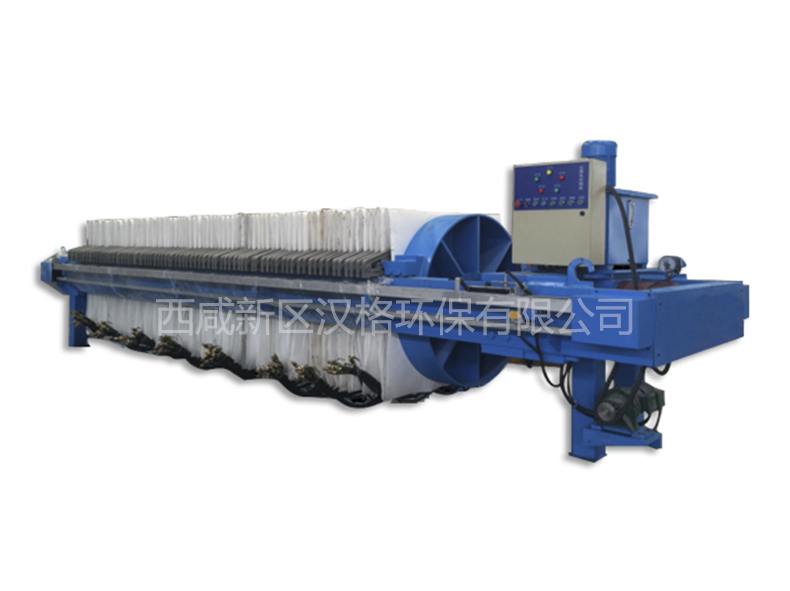

廂式壓濾機的過濾室。廂式壓濾機的過濾室，我們映入眼簾的就是那整整齊齊的一排濾板，也就是說過濾室是由一塊一塊的方向濾板有規律放置在設備兩個橫梁上，然后在濾板之間夾上濾布，后在動力系統提供一個強大壓力，將他們擠壓成一個密閉的過濾室。這樣形式的過濾室，當過濾液從分流通道流進過濾室的每一個過濾腔中時，然后過濾液與濾布接觸，其中過濾液中的液體從濾布中穿透過來，通過排水管道排出來，而固體則被濾布攔截在濾布的一側，在過濾室中堆積，形式濾餅。這樣就實現固體與液體之間的分離。
前面我們提到，所有的濾板和濾布都必須在強大壓力作用下才能形成過濾室，這個壓力就是液壓動力系提供的。液壓系統就是利用不斷變化的液體體積來推動活塞的運動，從而利用液壓油具有強大的抗壓能力，而造就了活塞的強大動力，所以液壓系統就能產生巨大的動力。設備利用這個動力，為設備濾板提供強大壓力，還帶動濾板的移動等等，這就是這液壓系統的作用。
